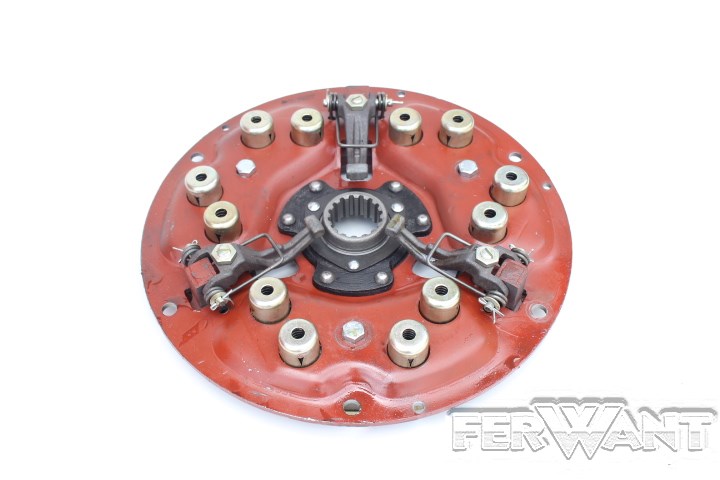

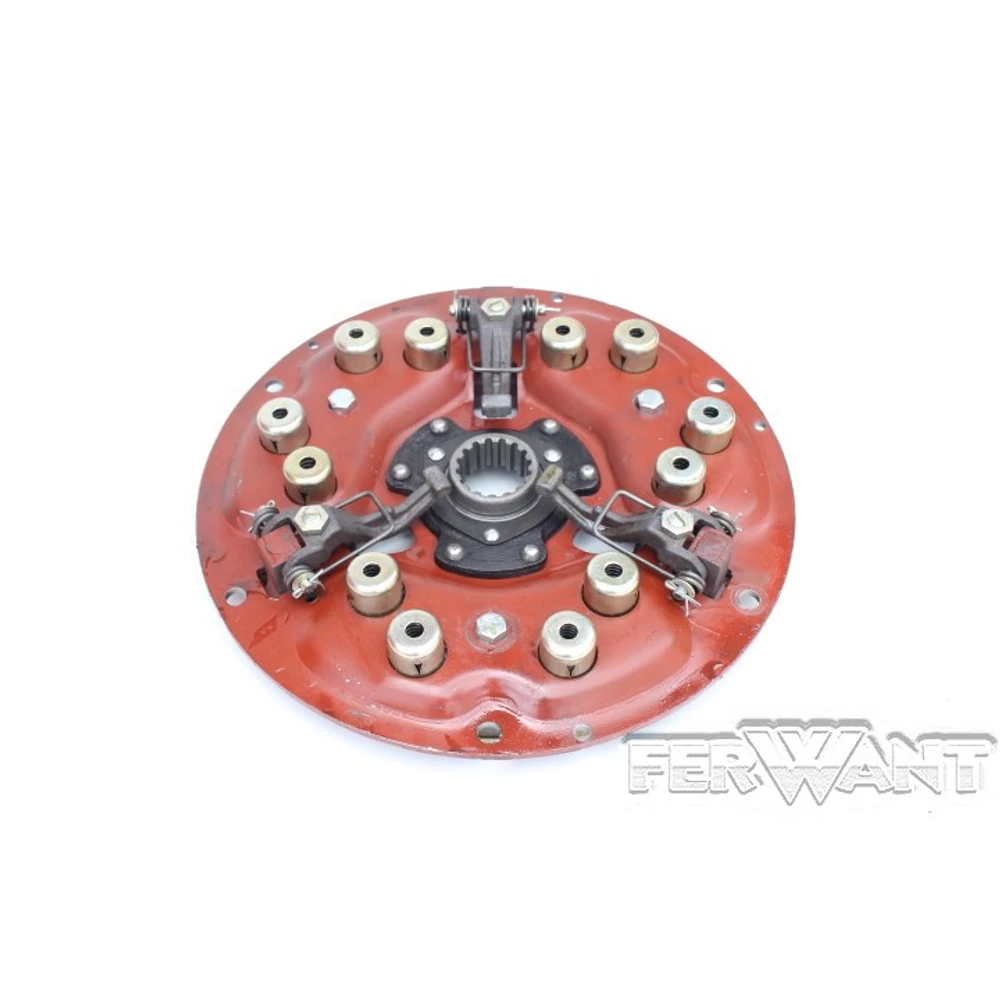

MTZ KUPLUNGSZERKEZET KPL 80-AS BY. 12 RUGÓS

MTZ KUPLUNGSZERKEZET KPL 80-AS BY. 12 RUGÓS

Működési elv és felépítés

• Erőátvitel: A szerkezetet közvetlenül a motor lendkerekére csavarozzák fel.
• Zárás: A benne található 12 darab spirálrugó folyamatosan nekinyomja a szerkezet öntvény nyomólapját a kuplungtárcsának, így a súrlódás révén a motornyomaték átjut a váltóba.
• Oldás: A kuplungpedál lenyomásakor a kinyomócsapágy megnyomja a 3 darab kiemelőkart (békát), amelyek a rugók ellenében hátrahúzzák a nyomólapot, így a kapcsolat megszűnik.

Műszaki jellemzők

• Rugók száma: 12 darab (egyenletesen elosztva a kerület mentén a stabil nyomóerőért).
• Kiemelőkarok száma: 3 darab állítható kiemelőbéka.
• Anyaga: Nagy teherbírású, kopásálló öntöttvas ház és nyomófelület.
• Rögzítés: Hatpontos csavaros rögzítéssel csatlakozik az MTZ lendkerékhez.

Kompatibilitási lista

Ez a klasszikus kivitel a négyhengeres, D-240, D-242, D-243 és D-245 motorcsaládokkal szerelt típusokhoz használható:

• MTZ 80 / 82 (alapváltozatok)
• MTZ 820 / 920 / 952
• MTZ 1025 (egyes korai, száraz kuplungos verziói)

Jellemző hibaüzenetek és csere-tünetek

• Csúszó kuplung: Terhelés alatt a motor felpörög, de a traktor lassul. Oka a rugók gyengülése vagy a nyomólap túlmelegedése (beégése).
• Nem emel ki: A sebességváltás recseg. Oka a kiemelőkarok félrekopása vagy hibás beállítása.
• Rángatás: Induláskor a gép rángat. Oka a nyomólap vetemedése vagy egyenetlen rugónyomás.
